一、概述

PYHL-14A型高溫排煙混流式通風機是介于軸流式和離心式通風機之間的一種新型風機，它具有離心式通風機高的壓力，軸流式通風機大的流量，效率高、節能、噪聲低、安裝方便等特點。

PYHL-14A系列高溫排煙通風機是HTF系列高溫排煙風機的派生產品,不但具有HL3-2A型通風機的功能，而且能在300℃左右環境溫度中正常運轉45分鐘，既能起通風換氣又能起高溫排煙的雙重作用,適用于地下隧道、地下商場、地下倉庫等消防配套設施，深受設計院和用戶的青睞。

二、風機的結構特征

風機主要由葉輪、機殼、進口集流器、導流片、電動機等部件組成。葉輪采用具有子午加速特征的數個扭曲翼形葉片焊接在錐形輪轂上，經動平衡校驗，超速試驗，有良好的空氣動力性能。

機殼采用圓筒形，與具有消音功能的集流器聯接成整體，出風口裝有導流片，具有良好的氣流分布，壓力穩定。風機設計有二次進風，以降低電機的環境溫度。

三、風機的用途

1.應用場所：可應用于隧道、地下車庫、冶金等高溫排煙的場所，在失火情況下，能迅速排煙降溫，協助消防人員及時進入災區滅火，是消防安全的必備設施。

2.輸送氣體的種類：空氣和其它不自燃的、對人體無害的、對鋼材無腐蝕性的氣體，在特殊環境中，可選用防爆型混流風機。

3.氣體的雜質：氣體內不允許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m3。

4.氣體的溫度：不得超過80℃。

四、風機性能的選擇

1.風機的性能在性能表上查閱,表中列出的性能是ZUI高效率范圍內的性能，按流量分為五個性能點，選用時按性能表為準。

2.出廠的風機合格品性能在額定流量下全壓不超過±5%。

3.性能選用表是標準狀態下的性能，無論技術文件或定貨要求的性能均按標準狀態為準，標準狀態大氣β=101325Pa，t=20℃，相對濕度ψ=50%。當實際使用條件與上述不符合時按有關公式進行換算。

4.風機安裝方式可分為立式和臥式，如需立式安裝請在訂貨時注明，如在流量、壓力、安裝尺寸等性能參數上有特殊要求時，本公司將為您另行設計生產。

5.PYHL-14A（HTF-B）型高溫排煙混流式通風機的流量數值為280℃高溫空氣流量值，比平常選用HL3-2A通風機的流量值+5%。

五、風機的安裝

1.風機安裝時應對各部件進行全面檢查，機件是否完整，各部件聯接是否緊固。

2.風機安裝時注意保持風機的水平位置，對風機與地基的結合面和出風管的聯接等，應調整使之自然吻合不得有強行聯接，不允許將管道重量加在風機的部件上。

3.風機在運轉時如發現有劇烈的振動撞擊等反�，F(xiàn)象必須立即停車檢查。

4.風機在露天使用應有防雨措施。

5.按期清除風機內部積灰、污垢等雜質，并防止銹蝕。

注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。

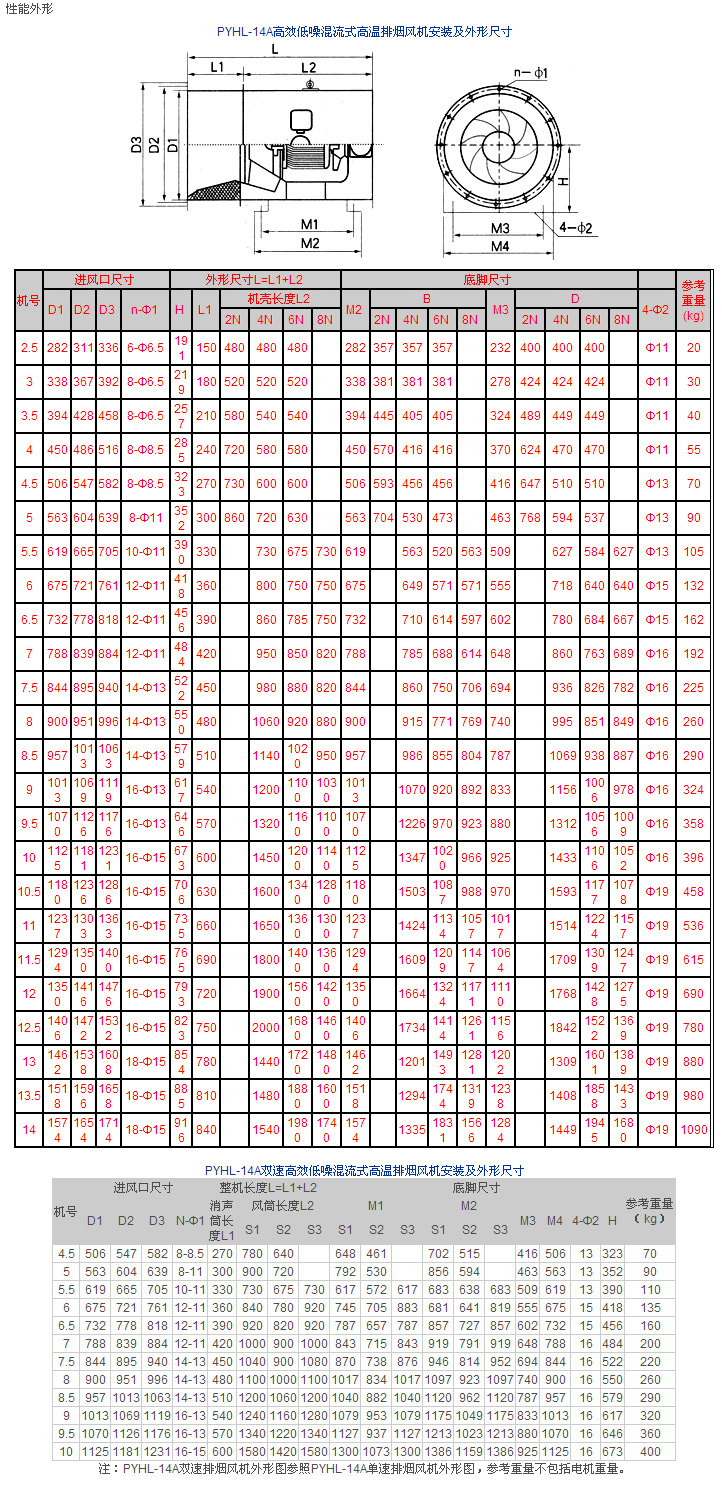

不同型號詳細參數表：
